Yuchai Engine Trailer Type Genset with Low Comprehensive Maintenance Cost.
실린더 헤드를 채택
High-quality alloy cast
부품의 다양성이 좋음
이중 전원 시작 지원
- 스탠다드
- 퍼포먼스
표준
- ISO 8528: 왕복 내연 기관으로 구동되는 AC 발전기 세트
- IEC 60034-1: 회전 전기 기계에 대한 기본 기술 요구 사항
- YD/T 502: 통신 디젤 발전기 세트
- GB/T 20136-2006: 내연기관 발전소의 일반 테스트 방법
- 이중 전원 시작 지원
모든 엔진 시스템은 프로토타입 및 공장 테스트를 통과했습니다.
ADVANTAGE
- 실린더 헤드 통합 물 배출구 설계를 채택하여 밀봉 표면을 줄이고 밀봉 신뢰성을 향상시킵니다.
- 피스톤은 내부 냉각 오일 통로에 의해 냉각되어 피스톤의 온도를 효과적으로 낮추고 수명이 길어집니다.
- 발전기 세트의 성능 수준 G3 요구 사항을 충족합니다.
- 고품질 합금 주철 실린더 블록 및 실린더 헤드, 높은 신뢰성.
- 부품의 다양성, 높은 수준의 직렬화, XNUMX기통 XNUMX헤드 구조, 낮은 종합 유지 관리 비용.
- 이중 전원 시작 지원
모든 엔진 시스템은 프로토타입 및 공장 테스트를 통과했습니다.
성능
| P기압계 | 단위 | 퍼포먼스 | ||
| 주파수 강하 | % | ≤ 3 | ||
| 정상 상태 주파수 대역 | % | ≤0.5 | ||
| 상대 주파수 설정 드롭 범위 | % | ≥3.5 | ||
| 상대 주파수 설정 상승 범위 | % | ≥2.5 | ||
| 과도 주파수 편차 | 100% 급감소력 | % | ≤+10 | |
| 갑작스런 힘 | â-¤-7 | |||
| 주파수 복구 시간 | s | ≤ 3 | ||
| 상대 주파수 허용 범위 | % | 2 | ||
| 정상 상태 전압 편차 | % | ≤ ± 1 | ||
| 전압 불균형 | % | 1 | ||
| 과도 전압 편차 | 100% 급감소력 | % | ≤+20 | |
| 갑작스런 힘 | â-¤-15 | |||
| 전압 복구 시간 | s | ≤ 4 | ||
| 전압 변조 | % | 0.3 | ||
| 상대 전압 설정 범위 | % | ≤ ± 5 | ||
| 전압 설정 변화율 | %/NS | 0.2~1 | ||
| 전화 고조파 요인 | THF | % | <2 | |
| 전화 영향 요인 | TIF | - | <50 | |

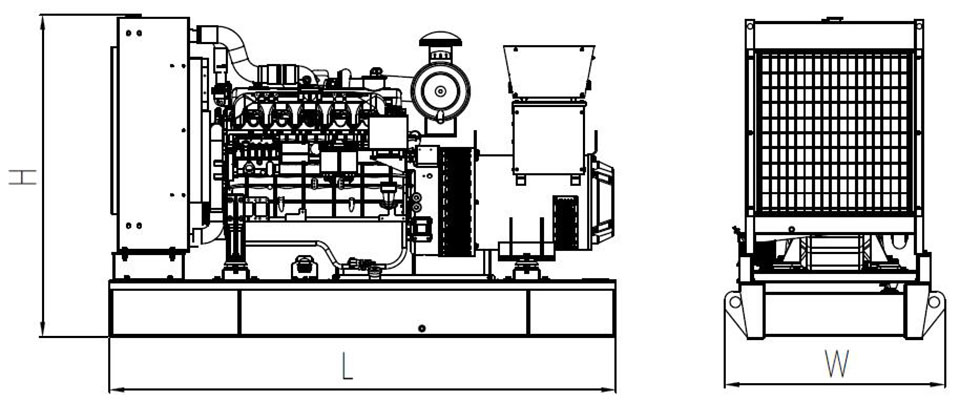

그림
운영 환경
주전원(PRP)은 표준 환경(대기압, 상대습도, 주변온도) 조건에서 가변부하로 연속적으로 운전할 수 있는 최대 전력이며, 10시간마다 1시간 동안 12% 과부하 운전이 가능합니다.
- 고도: ≤1000m(>1000m인 경우 전력 보정 필요)
- 주변 온도: 40°C(>40°C인 경우 전력 보정 필요)
- 상대 습도 : ≤60 %
- 디젤 발전기 세트의 현장 작동 조건이 위의 조건을 충족하지 않는 경우 발전기 세트의 출력 전력을 수정해야 하며 최종적으로 수정된 계수는 당사에 문의하십시오.
| 발전기 모델 | 원동력(kW) | 대기전력(kW) | 역률 | 정격 전압 | Frequency | 치수 (L × W × H) (mm) | 무게 (kg) | 엔진 모델 | 실린더 수 | 보어 × 스트로크 (mm) | 변위 (L) | 연료소모량(g/kW) | 회전수 | 냉각 시스템 | 시작 방법 |
| Yuchai Genset 사일런트 스타일(400V) | |||||||||||||||
| ATYS-Y16F | 16 | 18 | 0.8 | 400V | 50HZ | 2500L × 980W × 1580H | 1028 | 4D24G6 | 4 | 87*103 | 2.45 | <260 | 1500 | 물 냉각 | 전기 시작 |
| ATYS-Y20F | 20 | 22 | 0.8 | 400V | 50HZ | 2500L × 980W × 1580H | 1068 | 4D24G7 | 4 | 87*103 | 2.45 | <260 | 1500 | 물 냉각 | 전기 시작 |
| ATYS-Y24F | 24 | 26 | 0.8 | 400V | 50HZ | 2500L × 980W × 1580H | 1125 | 4D24TG2 | 4 | 87*103 | 2.45 | <260 | 1500 | 물 냉각 | 전기 시작 |
| ATYS-Y30F | 30 | 33 | 0.8 | 400V | 50HZ | 2500L × 1020W × 1580H | 1210 | 4D24TG0 | 4 | 87*103 | 2.45 | <260 | 1500 | 물 냉각 | 전기 시작 |
| ATYS-Y45F | 45 | 50 | 0.8 | 400V | 50HZ | 2700L × 1020W × 1580H | 1420 | YC4D80-D34 | 4 | 105*115 | 4.21 | <250 | 1500 | 물 냉각 | 전기 시작 |
| ATYS-Y50F | 50 | 55 | 0.8 | 400V | 50HZ | 2700L × 1020W × 1580H | 1450 | YC4D90-D34 | 4 | 108*115 | 4.21 | <250 | 1500 | 물 냉각 | 전기 시작 |
| ATYS-Y60F | 60 | 66 | 0.8 | 400V | 50HZ | 2700L × 1020W × 1580H | 1495 | YC4D105-D34 | 4 | 108*115 | 4.21 | <250 | 1500 | 물 냉각 | 전기 시작 |
| ATYS-Y70F | 70 | 77 | 0.8 | 400V | 50HZ | 2850L × 1120W × 1650H | 1545 | YC4D120-D31 | 4 | 108*115 | 4.21 | <230 | 1500 | 물 냉각 | 전기 시작 |
| ATYS-Y80F | 80 | 88 | 0.8 | 400V | 50HZ | 2850L × 1120W × 1650H | 1595 | YC4D140-D31 | 4 | 108*115 | 4.21 | <230 | 1500 | 물 냉각 | 전기 시작 |
| ATYS-Y90F | 90 | 100 | 0.8 | 400V | 50HZ | 3000L × 1220W × 1720H | 1750 | YC4A155-D30 | 4 | 108*132 | 4.84 | <220 | 1500 | 물 냉각 | 전기 시작 |
| ATYS-Y90FG | 90 | 100 | 0.8 | 400V | 50HZ | 2850L × 1120W × 1650H | 1650 | YC4D155-D31 | 4 | 103*113 | 4.21 | <205 | 1500 | 물 냉각 | 전기 시작 |
| ATYS-Y110F | 110 | 120 | 0.8 | 400V | 50HZ | 3000L × 1220W × 1720H | 1880 | YC4A190-D30 | 4 | 108*132 | 4.84 | <230 | 1500 | 물 냉각 | 전기 시작 |
| ATYS-Y120F | 120 | 132 | 0.8 | 400V | 50HZ | 3550L × 1220W × 1880H | 2454 | YC6A205-D30 | 6 | 108*132 | 7.26 | <230 | 1500 | 물 냉각 | 전기 시작 |
| ATYS-Y140F | 140 | 154 | 0.8 | 400V | 50HZ | 3550L × 1220W × 1880H | 2518 | YC6A230-D30 | 6 | 108*132 | 7.25 | <230 | 1500 | 물 냉각 | 전기 시작 |
| ATYS-Y144F | 144 | 160 | 0.8 | 400V | 50HZ | 3550L × 1220W × 2880H | 2620 | YC6A245-D30 | 6 | 108*132 | 7.25 | <230 | 1500 | 물 냉각 | 전기 시작 |
| ATYS-Y160F | 160 | 176 | 0.8 | 400V | 50HZ | 3550L × 1202W × 1850H | 2780 | YC6A275-D30 | 6 | 108*132 | 7.25 | <230 | 1500 | 물 냉각 | 전기 시작 |
| ATYS-Y200F | 200 | 220 | 0.8 | 400V | 50HZ | 4060L × 1520W × 2183H | 3650 | YC6MK350-D30 | 6 | 123*145 | 10.34 | <210 | 1500 | 물 냉각 | 전기 시작 |
| ATYS-Y250F | 250 | 275 | 0.8 | 400V | 50HZ | 4060L × 1520W × 2183H | 3700 | YC6MK420-D30 | 6 | 123*145 | 10.34 | <210 | 1500 | 물 냉각 | 전기 시작 |
| ATYS-Y280F | 280 | 308 | 0.8 | 400V | 50HZ | 4060L × 1520W × 2183H | 3760 | YC6MK450-D30 | 6 | 123*145 | 10.34 | <210 | 1500 | 물 냉각 | 전기 시작 |
| ATYS-Y300F | 300 | 330 | 0.8 | 400V | 50HZ | 4400L × 1620W × 2322H | 4650 | YC6K500-D30/31 | 6 | 129*155 | 12.16 | <220 | 1500 | 물 냉각 | 전기 시작 |
| ATYS-Y320F | 320 | 350 | 0.8 | 400V | 50HZ | 4400L × 1620W × 2322H | 4720 | YC6K520-D30 | 6 | 129*155 | 12.16 | <210 | 1500 | 물 냉각 | 전기 시작 |
| ATYS-Y360F | 360 | 400 | 0.8 | 400V | 50HZ | 4400L × 1620W × 2322H | 4890 | YC6K600-D30 | 6 | 129*165 | 12.94 | <250 | 1500 | 물 냉각 | 전기 시작 |
| ATYS-Y400F | 400 | 440 | 0.8 | 400V | 50HZ | 4600L × 1720W × 2502H | 5830 | YC6T660-D31 | 6 | 145*165 | 16.35 | <220 | 1500 | 물 냉각 | 전기 시작 |
| ATYS-Y450F | 450 | 500 | 0.8 | 400V | 50HZ | 4600L × 1720W × 2502H | 6025 | YC6TD780-D31 | 6 | 152*180 | 19.60 | <220 | 1500 | 물 냉각 | 전기 시작 |
| ATYS-Y500F | 500 | 550 | 0.8 | 400V | 50HZ | 4950L × 1920W × 2560H | 6680 | YC6TD840-D31 | 6 | 152*180 | 19.60 | <210 | 1500 | 물 냉각 | 전기 시작 |
| ATYS-Y550F | 550 | 600 | 0.8 | 400V | 50HZ | 4950L × 1920W × 2560H | 6850 | YC6TD900-D31 | 6 | 152*180 | 19.60 | <210 | 1500 | 물 냉각 | 전기 시작 |
